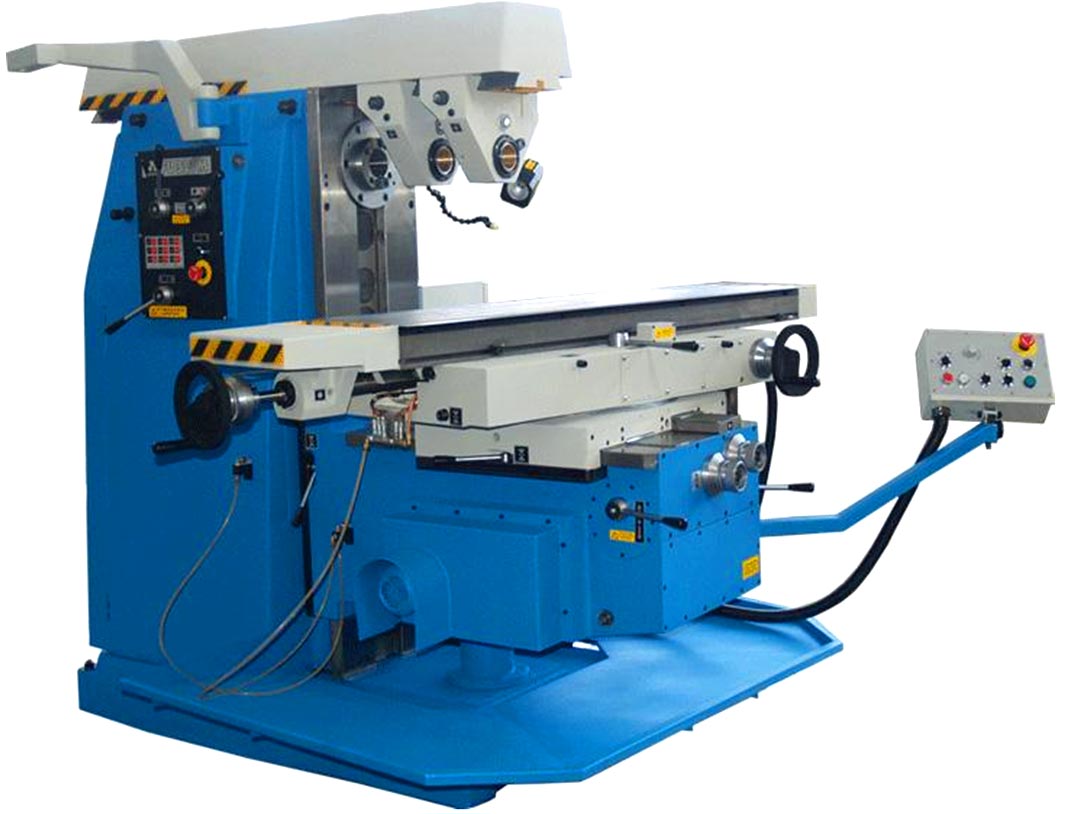

Назначение и область применения фрезерного станка FU321M
Станок FU321M универсальный фрезерный служит для выполнения разнообразных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, торцевых, цилиндрических, червячных, модульных и других фрез. Используются для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес, и других деталей. На FU 321M можно обрабатывать различные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из стали, цветных металлов, чугуна и пластмассы. Станок осуществляет полуавтоматические линейные циклы (за доп. плату) и автоматический маятниковый цикл. Основные части фрезерного станка выполнены из высококачественной стали, что обеспечивает сохранение точности обработки и надежную работу станка в течение долгих лет. Универсальная фрезерная голова,которая закреплена на консоли дает возможность производить быструю переналадку для работы с вертикальным шпинделем головы или горизонтальным шпинделем станка. Технологические возможности станка могут быть расширены с помощью, круглого делительного стола, универсального делительного аппарата, устройства для нарезания гребенок, долбежной головки и других приспособлений и приборов.
Технические параметры станка FU321M
|
Рабочая поверхность стола |
мм |
320 ´ 1350 |
|
Поворот стола влево и вправо |
градус |
≤ 45° |
|
Продольный ход стола: |
|
|
|
при ручной подаче |
мм |
1000 |
|
при механической подаче |
мм |
980 |
|
Поперечный ход стола: |
|
|
|
при ручной подаче |
мм |
360 |
|
при ручной подаче |
мм |
340 |
|
Вертикальный ход стола: |
|
|
|
при ручной подаче |
мм |
460 |
|
при механической подаче |
мм |
440 |
|
Т–образные пазы (количество´ширина´расстояние между пазами) |
мм |
5´18´63 |
|
Диапазон подач: |
|
бесступенчато |
|
продольные и поперечные |
мм/мин |
12,5-630 |
|
вертикальные |
мм/мин |
12,5-630 |
|
быстрый ход: |
|
|
|
продольный и поперечный |
мм/мин |
2500 |
|
вертикальный |
мм/мин |
1040 |
|
Количество скоростей шпинделя: |
шт |
18 |
|
Диапазон оборотов главного привода: |
|
|
|
горизонтальный шпиндель |
об/мин |
32–1600 |
|
вертикальный шпиндель |
об/мин |
45–2000 |
|
мощность привода горизонтального шпинделя: |
кВт |
7,5 |
|
мощность привода подачи |
кВт |
2,2 |
|
габаритные размеры (Длина´Ширина´Высота) |
мм |
2680´2110´2000 |
Стандартная комплектация станков FU 321M:
- Централизованная система смазки
- Система подачи СОЖ
- Рабочее освещение
- Комплект инструментов
- Инструкция на русском языке
- Упаковка - деревянный поддон
Оборудование и комплектующие, поставляемые за дополнительную плату
- Вертикальная фрезерная голова
- Универсальная фрезерная голова
- Универсальная делительная голова
- Долбежная голова
- Круглый делительный стол, наклоняемый дял всех типов фрезерных станков
- Круглый делительный стол горизонтальный и вертикальный
- Тиски вращающиеся 160 мм
- Регулируемая защита рабочего пространства с блокировкой
- Набор фрезерных оправок коротких (D 22; 27; 32; 40 мм)
- Набор фрезерных оправок длинных (D 22; 27; 32; 40 мм)
- Цанговый патрон с комплектом цанг
- Комплект крепления
- Индикация подачи на ось X и Y (при бесступенчатом регулировании)
- Панель управления подачи по трем осям
- Механизм для регулировки люфта продольного винта
- Автоматический цикл продольного движения
- Увеличенный диапазон скоростей вращения 50..2500 м-1 (40-2000 м-1) для горизонтального вращения
- Цифровая индикация по трем осям "ОПТИМА" (Болгария)
- Защита направляющих по оси Y
- Упаковка - деревянный ящик
