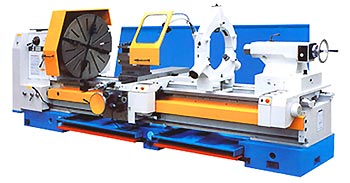

Токарный станок CU1000 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU1000 укомплектован четырехкулачковой планшайбой. Вся электрика станка CU1000 изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка CU1000 - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG. Конусная линейка (Болгария) Все основные части станка CU1000 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет. За дополнительную плату станок CU1000 комплектуется конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
Технические параметры
|
Параметры |
Высота центров, мм |
500 |
|
|
Диаметр обработки над станиной, мм |
1070 |
|
|
Диаметр обработки над суппортом, мм |
690 |
|
|
Диаметр обработки над выемкой в станине, мм |
1250 |
|
|
Ширина направляющих, мм |
700 |
|
|
Расстояние между центрами, мм |
1500, 3000, 4000, 5000, 6000 |
|
Шпиндель |
Передний конец, № |
15 |
|
|
Диаметр отверстия шпинделя, мм |
155 |
|
|
Конусное отверстия шпинделя, Metric |
160 |
|
Передняя бабка |
Количество скоростей шпинделя |
24 |
|
|
Диапазон оборотов, об/мин |
6,3-1250 |
|
|
Мощность главного привода, кВт |
22(30) |
|
Подачи |
Количество подач |
160 |
|
|
Диапазон продольных подач, мм/об |
0,032-38,9 |
|
|
Диапазон поперечных подач, мм/об |
0,016-19,45 |
|
Резьба |
Количество резьб |
80 |
|
|
Шаг миллиметровой резьбы, мм |
0,5-480 |
|
|
Шаг дюймовой резьбы, вит/1 |
60-1/16 |
|
|
Шаг модульной резьбы, М |
0,125-120 |
|
|
Шаг диаметральной резьбы, DP |
240-1/4 |
|
Перемещение |
Ход поперечных салазок, мм |
525 |
|
|
Ход верхних салазок, мм |
270 |
|
Пиноль |
Диаметр пиноли, мм |
125 |
|
|
Конус пиноли, Морзе |
№6 |
|
|
Ход пиноли, мм |
260 |
|
Вес |
Для РМЦ 3000 мм, кг |
8050 |
Оборудование и комплектующие, поставляемые за дополнительную плату
- 3-х кулачковый универсальный патрон
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Неподвижный люнет 470-720 мм (только для CU1000 и CU1250)
- Неподвижный люнет 700-950 мм (только для CU1250)
- Роликовая пиноль вместо обычной
- Дополнительный комплект роликов для пиноли
- Конусная линейка
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Вращающийся центр
- Ножной тормоз
- Быстросменный резцедержатель 700/4/D Multifix Algra
- Быстросменный резцедержатель TGA R400 Algra
- Главный двигатель 30 кВт вместо 22 кВт
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Т-образные пазы на суппорте
- Упаковка в деревянный ящик
|
Производитель
|
ZMM-Sliven |
|
Ø обработки над станиной
|
1070 |
|
Ø обработки над супортом
|
690 |
|
РМЦ
|
1500 |
|
Ø отверстия шпинделя
|
155 |
|
Мощность
|
22 |
|
Напряжение
|
380 |
|
Масса
|
8000 |
|
Артикул
|
CU1000 |
