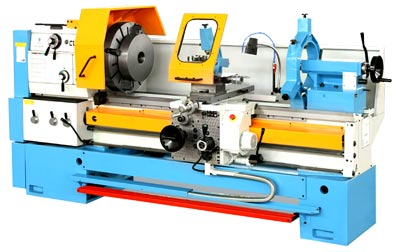

Болгарский токарный станок CU400M предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU400M укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром. Электрика станка CU400M изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG. За дополнительную плату станок CU400M комплектуется конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов. устройством цифровой индикации УЦИ. Конусная линейка (Болгария) Все части станка CU400M изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Технические параметры
|
Параметры |
Высота центров, мм |
220 |
|
|
Диаметр обработки над станиной, мм |
440 |
|
|
Диаметр обработки над суппортом, мм |
240 |
|
|
Диаметр обработки над выемкой в станине, мм |
640 |
|
|
Ширина направляющих, мм |
360 |
|
|
Расстояние между центрами, мм |
1000, 1500, 2000, 3000, 4000, 5000 |
|
Шпиндель |
Передний конец, № |
8 |
|
|
Диаметр отверстия шпинделя, мм |
72 |
|
|
Конусное отверстия шпинделя, Metric |
80 |
|
Передняя бабка |
Количество скоростей шпинделя |
21 |
|
|
Диапазон оборотов, об/мин |
20-2000 |
|
|
Мощность главного привода, кВт |
7,5(11) |
|
Подачи |
Количество подач |
120 |
|
|
Диапазон продольных подач, мм/об |
0,04-12 |
|
|
Диапазон поперечных подач, мм/об |
0,02-6 |
|
Резьба |
Количество резьб |
64 |
|
|
Шаг миллиметровой резьбы, мм |
0,5-120 |
|
|
Шаг дюймовой резьбы, вит/1 |
60-1/4 |
|
|
Шаг модульной резьбы, М |
0,125-30 |
|
|
Шаг диаметральной резьбы, DP |
240-1 |
|
Перемещение |
Ход поперечных салазок, мм |
315 |
|
|
Ход верхних салазок, мм |
130 |
|
Пиноль |
Диаметр пиноли, мм |
90 |
|
|
Конус пиноли, Морзе |
№5 |
|
|
Ход пиноли, мм |
230 |
|
Вес |
Для РМЦ 2000 мм, кг |
2900 |
Оборудование, включенное в базовый вариант станков
- Трехкулачковый самоцентрирующийся патрон D 250 мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Оборудование и комплектующие, поставляемые за дополнительную плату
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Роликовая пиноль
- Комплект роликов для пиноли
- Конусная линейка
- Однопозиционный продольный ограничитель
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Ножной тормоз
- Быстросменный резцедержатель 700/4/С Multifix Algra
- Быстросменный резцедержатель TGA R 350 Algra
- Главный двигатель 11 кВт вместо 7,5 кВт
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Т-образные пазы на суппорте
- Упаковка станка в деревянный ящик
|
Производитель
|
ZMM-Sliven |
|
Ø обработки над станиной
|
440 |
|
Ø обработки над супортом
|
240 |
|
РМЦ
|
1000 |
|
Ø отверстия шпинделя
|
72 |
|
Мощность
|
7.5 |
|
Напряжение
|
380 |
|
Масса
|
2000 |
|
Артикул
|
CU400M |
