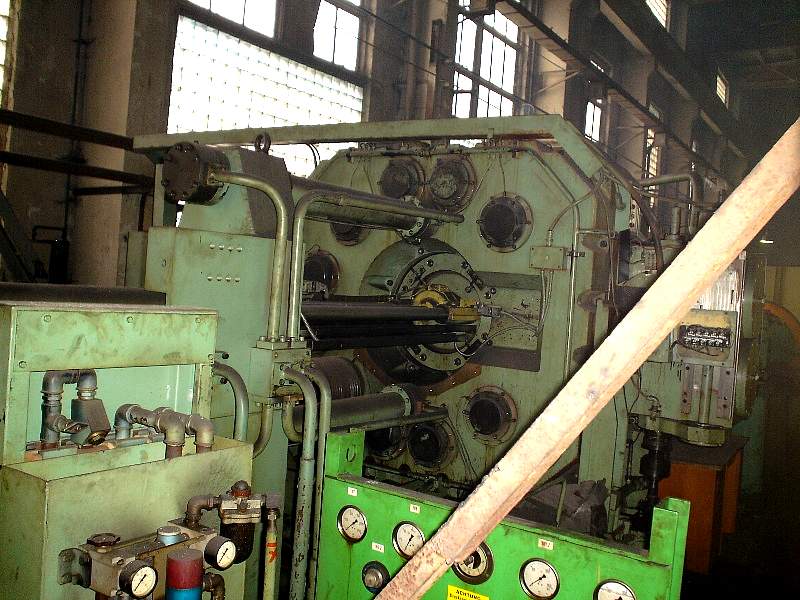

Радиально-обжимная ковочная машина, изготовленная в России, аналог GFM (Австрия). Сделанная по Австрийской машине GFM.
Машина предназначена для обработки гладких и ступенчатых поверхностей, в том числе труб в оружейной промышленности. Диаметр обработки от 16 до 45мм., длина до 900мм, а также цилиндрических и конических поверхностей с внутренней канавкой на длину до 900мм.
Усилие 1250 кН; Производительность 100-600мм/мин.;
Точность 7-8 квалитет; Шероховатость до 2-х микрон; Установленная мощность до 111кВт.

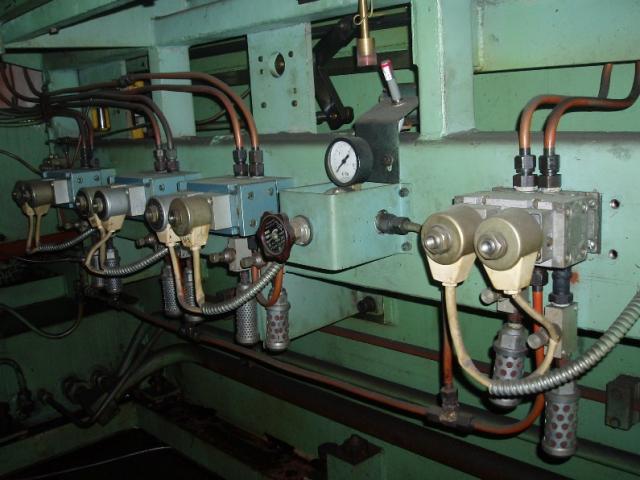

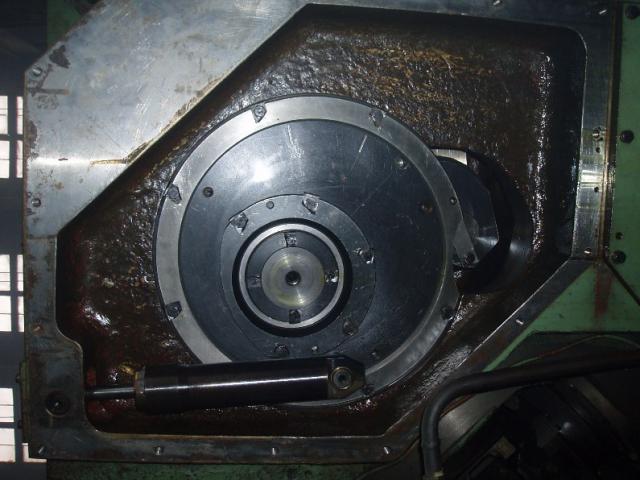

На машине изготовлено 1000 пробных изделий, после она не эксплуатировалась, находится на консервации. Гидравлическая часть полностью Австрийская, механическая и гидравлическая часть в идеальном состоянии. Требуется восстановление электрики.
Radial swaging (forging) machine, counterpart of GFM (Austria), manufactured in Russia. Duplicating GFM (Austria) machine is designed to process smooth and stepped surfaces, pipes included. Diameter capacity: 16 to 45 mm; lenght capasity: up to 900 mm; machines radial surfaces/cones with internal groove up to 900 mm long/ Force (stress): 1,250 kN; Machining productivity: 100-600 mm/min; Machinе squareness: 7-8 grade of accurasy: up to 2 M (micron); Installed power: 111 kW; Machinе has not been operated; Machinе is on preservation, was never operated.
| Номинальное усилие на бойках кН(тс) | 1250 (125) |

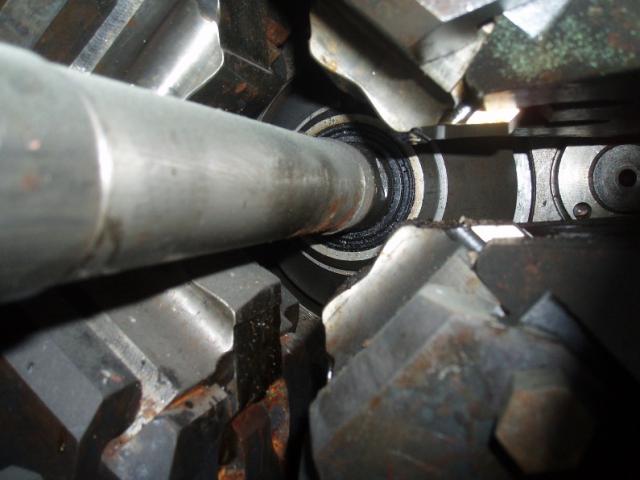

| Количество бойков, шт | 4 |
| Частота ударов бойков мин-1 | 1000 |
| Наибольший диаметр обрабатывающей детали для конструкционной стали, мм | 45 |
| Величина регулировки бойков, мм | 60 |
| Наибольшая длина обрабатываемой детали, мм | 900 |
| Скорость подачи зажимной головки (регулируемая), мм/с | 0...12 |
| Скорость холостого перемещения зажимной головки, мм/с: | |
| вперед | 300 |
| назад | 400 |
| Наибольшее усилие подачи зажимной головки, кН (тс) | 100(10) |
| Наибольшее усилие противодержателя, кЕ (тс) | 100(10) |
| Высота уровня ковки над полом, мм | 1380 |

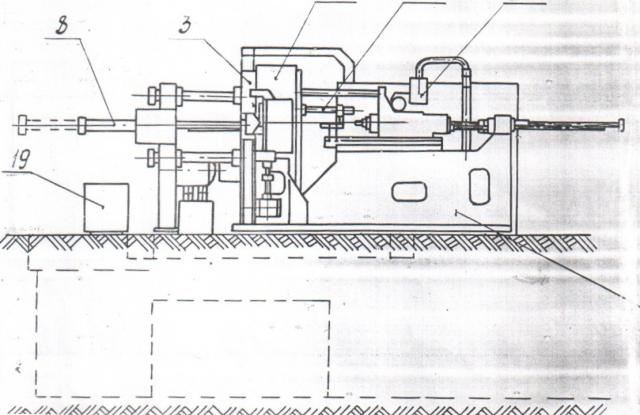

| Габариты машины (без электрошкафов), мм: | |
| слева-направо | 8115 |
| спереди назад | 3450 |
| Высота машины, мм | 2215 |
| Масса машины, кг | 38000 |
Нормы точности машины
| Наименование проверок | Предельные отклонения, мм |
| Отклонение от горизонтальности направляющих зажимной головки: | |
| слева направо | 0,1 на длине 100 |
| спереди назад | 0,1 на длине 100 |
| Отклонение от параллельности хода зажимной головки | 0,2 |
| Отклонение от перепендикулярности хода зажимной головки относительно корпуса ковочной головки: | |
| в вертикальной плоскости | 0,1 |
| в горизонтальной плоскости | 0,3 |
| Отклонение сходимости бойков относительно геометрической оси ковки | 0,1 |
| Отклонение от соосности контрфиксатора относительно зажимной головки | 0,05 |
Более подробные фотографии предоставляются по запросу.
