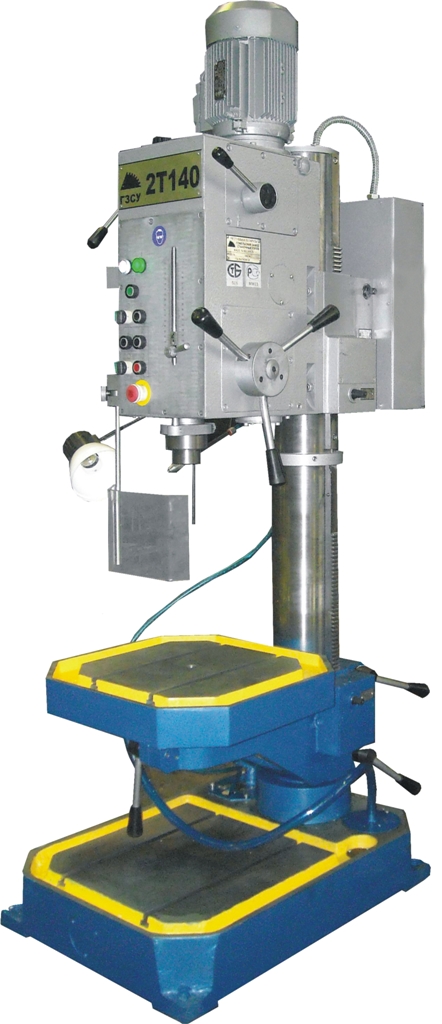

Вертикально-сверлильный станок 2Т140

Наибольший условный диаметр сверления, мм

 сталь 45

 чугун СЧ20

40

45

Наибольший диаметр нарезаемой резьбы, мм, в стали 45

М24

Конус шпинделя

Морзе 4

Расстояние от оси шпинделя до образующей колонны (вылет), мм

300

Наибольшее перемещение шпинделя, мм

160

Расстояние от торца шпинделя до стола, мм

0-700

Расстояние от торца шпинделя до плиты, мм

710-1100

Перемещение сверлильной головки, мм, не менее

240

Перемещение стола, мм, не менее

500

Суммарный угол поворота стола вокруг колонны

                                     вокруг собственной оси

180º

300º

Размер рабочей поверхности, мм

стола  (LxB)

плиты (LxB)

500х500

560х560

Диаметр колонны, мм

145

Количество скоростей шпинделя

8

Пределы частот вращения шпинделя, об/мин.

75…1800

Количество подач шпинделя

3

Величина подач шпинделя, мм/об.

0,1; 0,2; 0,3

Наибольшее усилие подачи шпинделя, Н

11400

Наибольший крутящий момент на шпинделе, Нм,

150

Габаритные размеры станка (LхBхH), мм, не более

950х560х2200*

Масса станка (нетто/брутто), кг, не более

575/705

Габаритные размеры упаковки (LхBхH), мм, не более

2170 x 1120x 845

Род тока питающей сети

трехфазный, переменный

Напряжение, В

380 ± 38**

Частота тока, Гц

50 ± 1**

Мощность привода главного движения, кВт

2,2

Частота вращения, об/мин

1500 синхронная

Производительность насоса системы охлаждения, л/мин, не менее

2,5

Мощность электродвигателя системы охлаждения, кВт

0,18

Наибольшая суммарная мощность электродвигателя, кВт

2,38

*- при расположении сверлильной головки в крайнем верхнем положении

** - если заказ-нарядом не оговорены другие параметры
