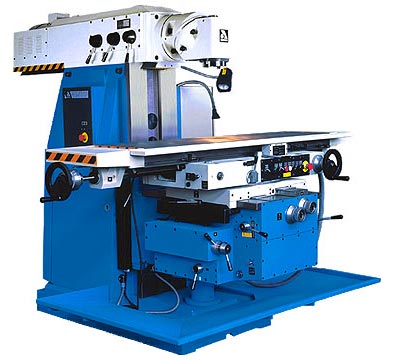

Станок FV 401 вертикально фрезерный служит для выполнения всевозможных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, цилиндрических, торцевых, червячных, модульных и других фрез. Используется для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес и других деталей. На данном фрезерном станке можно обрабатывать разные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из чугуна, стали, пластмассы и цветных металлов. Станок FV 401 производит полуавтоматические линейные циклы (опция за доп. плату) и автоматический маятниковый цикл. Технологические возможности фрезерного станка могут быть расширены с использованием универсальной фрезерной головки, вертикальной фрезерной головки, круглого делительного стола, универсального делительного аппарата, долбежной головки, устройства для нарезания гребенок и других приспособлений и приборов. Все основные части фрезерного станка FV 401 произведены из высококачественной стали, обеспечивающей сохранение точности обработки в течение долгих лет и надежную работу станка. Моторизованный хобот дает возможность быстро переналаживать станок при выборе рабочей зоны шпинделя.
Технические параметры
|
Рабочая поверхность стола |
мм |
400 ´ 1600 |
|
Поворот стола влево и вправо |
градус |
≤ 45° |
|
Продольный ход стола: |
|
|
|
при ручной подаче |
мм |
1250 |
|
при механической подаче |
мм |
1230 |
|
Поперечный ход стола: |
|
|
|
при ручной подаче |
мм |
360 |
|
при ручной подаче |
мм |
340 |
|
Вертикальный ход стола: |
|
|
|
при ручной подаче |
мм |
460 |
|
при механической подаче |
мм |
440 |
|
Т–образные пазы (количество´ширина´расстояние между пазами) |
мм |
5´18´80 |
|
Диапазон подач: |
|
бесступенчато |
|
продольные и поперечные |
мм/мин |
12,5-630 |
|
вертикальные |
мм/мин |
5-262 |
|
быстрый ход: |
|
|
|
продольный и поперечный |
мм/мин |
2500 |
|
вертикальный |
мм/мин |
1040 |
|
Передний конец шпинделей вертикального |
|
ISO 50 |
|
Диапазон оборотов главного привода: |
об/мин |
32–1600 |
|
мощность привода вертикального шпинделя: |
кВт |
5,5 |
|
мощность привода подачи |
кВт |
2,2 |
|
габаритные размеры (Длина´Ширина´Высота) |
мм |
2680´2360´2000 |
|
Масса |
кг |
3175 |
Стандартная комплектация станков FV 401:
- Вертикальная фрезерная голова
- Бесступенчатое регулирование скорости подачи
- Централизованная система смазки
- Система подачи СОЖ
- Рабочее освещение
- Комплект инструментов
- Инструкция на русском языке
- Упаковка - деревянный поддон
Оборудование и комплектующие, поставляемые за дополнительную плату
- Универсальная фрезерная голова (Вместо вертикальной фрезерной головы)
- Универсальная делительная голова
- Круглый делительный стол, наклоняемый
- Круглый делительный стол горизонтальный и вертикальный
- Тиски вращающиеся 160 мм
- Регулируемая защита рабочего пространства с блокировкой
- Набор фрезерных оправок коротких (D 22; 27; 32; 40 мм)
- Набор фрезерных оправок длинных (D 22; 27; 32; 40 мм)
- Цанговый патрон с комплектом цанг
- Комплект креплений
- Индикация подачи на ось X и Y (при бесступенчатом регулировании)
- Панель управления подачи по трем осям
- Механизм для регулировки люфта продольного винта
- Автоматический цикл продольного движения
- Цифровая индикация по трем осям "ОПТИМА" (Болгария)
- Защита направляющих по оси Y
- Упаковка - деревянный ящик
