Характеристики
Артикул
—
ВСН-332CNC22 и ВСН-332NC22
Характеристики
—
| Наибольший наружний диаметр нарезаемого колеса, мм. | 320 (минимальный 20) |
| Наибольший модуль обрабатываемых зубчатых колес, мм, | 6 (минимальный 1) |
| Наибольший угол наклона нарезаемых зубьев, град. | 45 |
| Наибольшая ширина венца обрабатываемых зубчатых колес, мм. | 220 (прямой зуб) |
| Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм. | 250 |
| Расстояние между осями стола и инструмента, мм. | 25 - 250 |
| Наибольшие размеры устанавливаемых червячных фрез (D х L), мм. | 160 х 140 |
| Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм. | 120 |
| Диапазон чисел оборотов червячной фрезы, мин-1 | 50 - 500 |
| Диапазон вертикальных подач, мм/мин. | 1 - 1000 |
| Диапазон радиальных подач, мм/мин | 1 - 750 |
| Мощность привода главного движения, кВт | 5,5 |
| Количество управляемых координат | 3 (одновременно 2) |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2560 х 1470 х 1915 |
| Масса, кг. | 6500 |
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

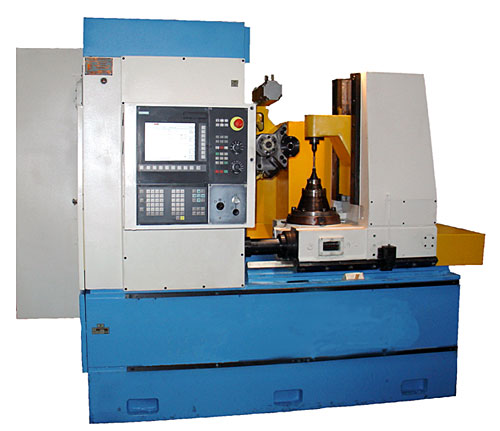

ВСН-332СNC2 используют для обработки косозубых и прямозубых колёс, звёздочек, червячных колёс червячными фрезами методом обката.
ОСОБЕННОСТИ ВСН-332СNC2:
- Станок оснащен системой ЧПУ мод. Sinumerik 802D и приводами SIEMENS;
- Данная модель оснащена приводами фирмы SIEMENS и программируемым контроллером ;
- Компоновка с подвижным столом и вертикальной осью изделия. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок;
- Регулирование частоты вращения шпинделя фрезы, а также величин радиальной и осевой подачи производится бесступенчато серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей;
- Высокая динамическая и статическая жесткость за счет рациональной формы каретки суппорта и направляющих стойки, увеличения жесткости основных формоопределяющих узлов;
- Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг);
- Полуавтомат имеет централизованную систему смазки.
ОСОБЕННОСТИ ВСН-332СNC2:
- Станок оснащен системой ЧПУ мод. Sinumerik 802D и приводами SIEMENS;
- Данная модель оснащена приводами фирмы SIEMENS и программируемым контроллером ;
- Компоновка с подвижным столом и вертикальной осью изделия. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок;
- Регулирование частоты вращения шпинделя фрезы, а также величин радиальной и осевой подачи производится бесступенчато серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей;
- Высокая динамическая и статическая жесткость за счет рациональной формы каретки суппорта и направляющих стойки, увеличения жесткости основных формоопределяющих узлов;
- Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг);
- Полуавтомат имеет централизованную систему смазки.
