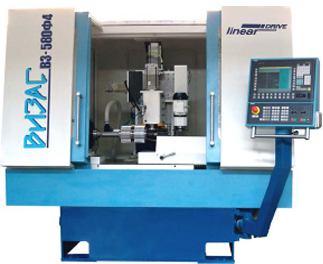

Полуавтомат зубошлифовальный с ЧПУ используют для профильного шлифования косозубых и прямозубых зубчатых колес наружного зацепления стандартными абразивными кругами на керамической связке, профилируемых непосредственно на полуавтомате.
ОСОБЕННОСТИ ВЗ-580Ф4 :
- Полуавтомат выполнен в горизонтальной компоновке;

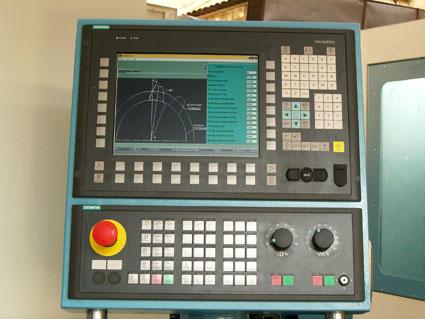

- Устройство ЧПУ SINUMERIK 840D в комплекте с цифровыми приводами осей координат серии SIMODRIVE 611D дает высокое качество управления полуавтоматом, его бесперебойную, надежную работу;

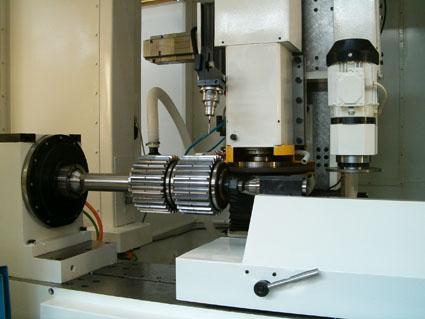

- Шпиндель бабки изделия вращается от встроенного кругового высокомоментного прямоприводного тормотора 1FW6 фирмы Siemens. Круговой датчик измерения угла поворота фирмы HEIDENHAIN с точностью ±2″ установлен непосредственно на шпинделе (конечное звено). Шпиндель смонтирован на специальном прецизионном упорно-радиальном подшипнике фирмы INA. Конструктивное устройство бабки изделия обеспечивает наивысшую точность поворота, надежность и долговечность;
- Перемещения по осям Х (стол) и Z (поперечная каретка) осуществляются от линейных синхронных двигателей серии 1FN3 фирмы Siemens по замкнутым с предварительным натягом направляющим и интегрированными в них измерительными системами фирмы Schneeberger. Такая конструкция обеспечивает простой монтаж, исключительную динамику и высокую точность перемещения, высокую износостойкость привода благодаря бесконтактной передаче усилия;
- Перемещения по осям Y (вертикальная каретка) и U (механизм правки) осуществляются от синхронных двигателей серии 1FK7 фирмы Siemens через беззазорные шариковинтовые передачи по замкнутым (с предварительным натягом) линейным направляющим фирмы Schneeberger;
- Разворот вертикальной каретки (ось C) осуществляется от синхронного двигателя серии 1FK7 фирмы Siemens. Угол разворота контролируется прецизионным датчиком фирмы HEIDENHAIN;
- Шлифовальный шпиндель собран с применением прецизионных дуплексных (с предварительным натягом) подшипников фирмы FAG;
- Фасонная правка шлифовального круга осуществляется алмазным роликом механизма правки в автоматическом режиме координатными перемещениями с автоматической компенсацией износа шлифовального круга;

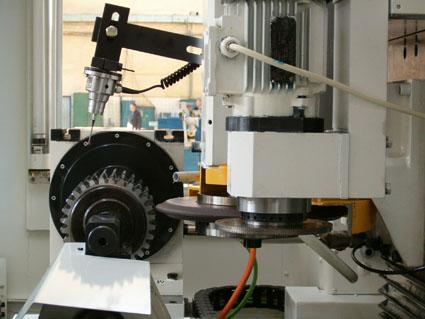

- Система ориентации заготовки выполнена на базе трехмерного контактного датчика фирмы HEIDENHAIN и посредством координатных перемещений в автоматическом цикле (в соответствии с управляющей программой) осуществляет следующие функции:
- привязку заготовки (угловую и осевую) к станочной системе координат;
- измерение заготовки (окружной шаг зубьев, накопленную погрешность шага зубьев, точность профиля) с целью определения годности заготовки (наличие припуска), равномерного распределения припуска по профилям зубьев, поиск высокого зуба, с которого начинать обработку;
- производит окончательное измерение обработанного зубчатого колеса по параметрам зубошлифования (окружной шаг, накопленная погрешность шага зубьев и направления зуба);
- Для достижения максимально высоких показателей качества поверхности и геометрической точности зубчатых колес полуавтомат может быть снабжен автоматическим механизмом для тонкой балансировки шлифовального круга фирмы DITTEL;
- Помимо базового программного обеспечения в систему ЧПУ встроена оригинальная система подготовки управляющих программ. Оператору в диалоговом режиме необходимо заполнить таблицу параметров заготовки, указать режимы резания, параметры и размеры шлифовального круга. Система автоматически сформирует управляющую программу для обработки заготовки и правки круга;
- Система подачи и очистки СОЖ выполнена на базе насоса высокого давления (до 5 атм.) и лентопротяжного устройства с бумажным фильтром, что обеспечивает эффективную подачу и очистку СОЖ на масляной основе. Применение системы отсоса и фильтрации аэрозолей из рабочей зоны обеспечивает гигиенические нормы при работе.
| Наибольший диаметр заготовки, мм | 360* |
| Пределы модулей, мм | 2...10* |
| Наибольшая высота венца обрабатываемых зубчатых колес, мм. | 360 (в наборе колес) |
| Наибольший угол наклона нарезаемых зубьев, град. | 30 |
| Диаметр шлифовального круга, мм. | 250 - 350 |
| Частота вращения шпинделя, мин -1 | 1500...2750* |
| Диаметр правящего алмазного ролика, мм. | 150 |
| Количество управляемых координат | 6 (всего), 4 (одновременно) |
| Наибольшее рабочее перемещение продольного стола с заготовкой (ось Х), мм. | 600 |
| Наибольшее рабочее вертикальное перемещение шлифовального круга (ось Y), мм. | 300 |
| Наибольшее рабочее поперечное перемещение шлифовального круга (ось Z), мм. | 300 |
| Наибольшее рабочее перемещение каретки механизма правки (ось U), мм. | 60 |
| Наибольший угол поворота бабки изделия, град. | не ограничен (ось А) |
| Наибольший поворот шлифовальной бабки на угол наклона зуба (ось С), град. | +/- 30 |
| Наибольшая величина рабочих подач по осям Х и Z, м/мин | 100* |
| Наибольшая величина рабочих подач по осям Y и U, м/мин | 6 |
| Наибольшая величина рабочих подач по оси А, мин-1 | 120* |
| Наибольшая величина рабочих подач по оси С, мин-1 | 5 |
| Дискретность задания линейных перемещений, мм. | 0,001 |
| Дискретность задания круговых перемещений, град. | 0,0001 |
| Точность обработки зубчатого колеса | ≤ 5 степени по ГОСТ 1643-81 |
| Шероховатость поверхности, полученная на образце изделия, Ra | ≤ 0,63* |
| Мощность привода главного движения, кВт | 7,5* |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2500 x 3000 x 2200* |
| Масса, кг. | 7000 |
