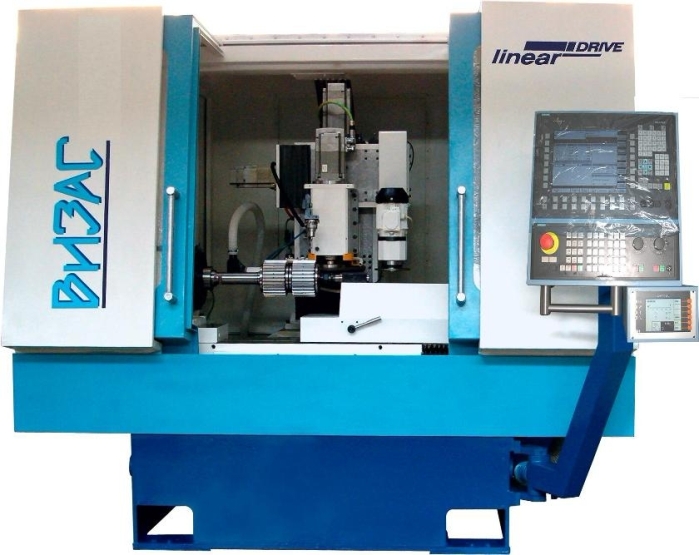

ВЗ-676Ф4 Полуавтомат изготавливается по техническому заданию, утвержденному Покупателем. Полуавтомат используют для шлифования боковых поверхностей косозубых и прямозубых зубчатых колёс с внешними зубьями методом профильного шлифования.
Абразивные электрокорундовые круги, профилируемые непосредственно на полуавтомате обычно применяются в качестве шлифовальных кругов. При необходимости могут применяться высокостойкие эльборовые (CBN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на полуавтомате.
|
Наибольший диаметр заготовки, мм |
360 |
|
Пределы модулей, мм |
1…10 |
|
Наибольшая ширина прямозубого венца (в наборе зубчатых колёс), мм |
360 |
|
Наибольший/наименьший (изношенный) диаметр устанавливаемого шлифовального круга, мм Посадочный диаметр шлифовального круга, мм |
350/250 127 |
|
Диаметр правящего алмазного ролика, мм |
150 |
|
Частота вращения шлифовального круга, об/мин |
1000…3000 |
|
Количество управляемых осей координат: |
6 |
|
Наибольшие рабочие перемещения по управляемым осям координат: |
|
|
- продольного стола с заготовкой (ось Х), мм; |
600 |
|
- вертикального шлифовального круга (ось Z); |
130 |
|
- поперечного шлифовального круга (ось Y); |
300 |
|
- каретки механизма правки (ось U); |
80 |
|
- поворот шпинделя бабки изделия (ось А), град. |
не ограничен |
|
- поворот шлифовальной бабки на угол наклона зуба (ось С), град. |
±30 |
|
Наибольшие рабочие подачи по управляемым осям координат: |
|
|
- ось Х, м/мин; |
10 |
|
- оси Y, Z и U, м/мин; |
6 |
|
- ось A, об/мин; |
30 |
|
- ось C, об/мин. |
5 |
|
Достигаемая степень точности обработки образца-изделия |
≤ 5 по ГОСТ 1643-81 |
|
Шероховатость обработанной поверхности зуба Класс точности полуавтомата по ГОСТ 13086-77 |
Ra≤0,63 В |
|
Мощность электродвигателя главного движения, кВт Суммарная мощность всех электродвигателей полуавтомата, кВт |
7,5
|
|
Род тока питающей сети |
перем. 3-х фазный |
|
Напряжение, В |
380±10% |
|
Частота тока, Гц |
50 |
|
Габаритные размеры (ДхШхВ), мм |
4700х2420х2290* |
|
Масса, кг |
8000 |
|
Температурный режим эксплуатации полуавтомата, град. |
от +5 до +40 |
* параметры уточняются при согласовании Технического задания на поставку.
|
Ролик шлифовальный алмазный |
|
* |
|
Система ориентации заготовки |
С применением датчика HEIDENHAIN |
* |
|
Устройство для автоматической балансировки шлифовальных кругов |
С применением устройства фирмы DITTEL |
* |
|
Комплект оправок для крепления зубчатых колес |
Уточняется на стадии согласования ТЗ |
* |
|
Комплект оправок для крепления шлифовальных кругов |
|
* |
|
Комплект специального инструмента |
Для обслуживания полуавтомата |
* |
|
Комплект запасных частей |
Для эксплуатации полуавтомата |
* |
|
Система подачи и очистки СОЖ, магнитным сепаратором и лентопротяжным устройством с бумажным фильтром |
Производительность 100 л/мин |
* |
|
Система отсоса аэрозоли |
Фильтр EFO-2000-5-1,3с в комплекте с вентилятором FUA-1800/SP |
* |
|
Комплект эксплуатационной (технической) документации: руководство по эксплуатации; руководство по эксплуатации электрооборудования; инструкция по управлению с пульта, инструкция по программированию |
На русском языке |
* |
|
Упаковка |
|
* |
