При необходимости осуществлении различного типа работ таких как: фрезерование, расточка, сверление, разметка часто возникает задача жесткой фиксации детали и поворотом на заданный угол в отношении вертикальной оси обработки.

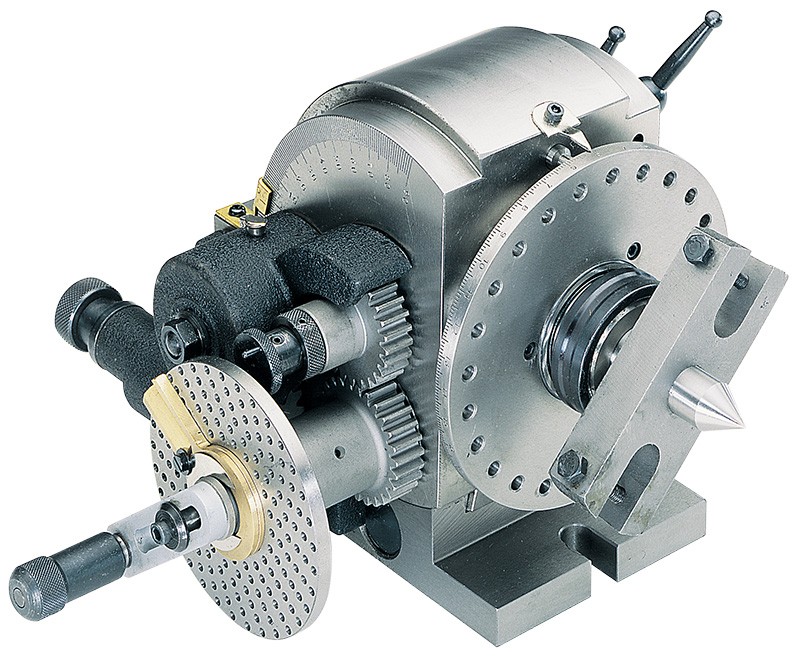

Для осуществления данных операций вам понадобится головка универсальная делительная сокращенно УДГ. Также ее уникальность заключается в возможности крепления детали как в патроне, в центрах, так и в шпиндельной оправке.
При помощи данного станочного узла можно осуществлять деление окружности на необходимое количество частей, что зачастую не всем по силам сделать самостоятельно.
Существует два вида комплектации "Базовая" и "Полная", в первый вид и самый часто встречающийся включено: патрон, передний цент, задняя бабка, оправка, хомутик. в топовой комплектации добавляется комплект сменных шестерен и две гитары для зубчатых колес.
Головки делятся на несколько типоразмеров УДГ 160, 200, 250, 320 и 400.
Основной параметр определения это диаметр обрабатываемой заготовки, он и входит в маркировку узла.
Более точную информацию о наличии и технических характеристиках или просто узнать стоимость вы можете у специалистов нашей компании, всегда на складе УДГ 200 и УДГ-400.
| Характеристики | УДГ-Д-160 | УДГ-Д-200 | УДГ-Д-250 | УДГ-Д-320* | УДГ-Д-400 | |
|---|---|---|---|---|---|---|
| Наибольший ∅ детали, мм | 160 | 200 | 250 | 320 | 400 | |
| ∅ 3-х кулачкового патрона, мм | 100 | 125 | 160 | 160 | 200 | |
| Высота центров, мм | 85 | 105 | 130 | 165 | ||
| Расстояние от основания до торца шпинделя в его вертикальном положении, мм |
180 | 235 | 280 | 350 | 450 | |
| Диапазон деления | 2-400 | 2-400 | 2-400 | 2-400 | 2-400 | |
| Передаточное отношение | 1:40 | 1:40 | 1:40 | 1:40 | 1:40 | |
| ∅ отверстия шпинделя, мм | 14,9 | 20,2 | 26,5 | 38,2 | 38,2 | |
| Резьба рабочего конца шпинделя, мм | 33х2 | 39х3 | 52х3 | 60х4 | 76 | |
| Конус Морзе шпинделя передний | 2 | 3 | 4 | 5 | 5 | |
| Угол поворота шпинделя в вертикальной плоскости, гр |
вниз от линии центров | 5 | 5 | 5 | 5 | 5 |
| вверх от линии центров | 95 | 95 | 95 | 95 | 95 | |
| Ширина направляющих шпонок, мм | 12 | 14 | 18 | 18 | 22 | |
| Габаритные размеры основания | 212х156 | 260х180 | 260х180 | 290х234 | 290х234 | |
| Вес, кг | 35,5 | 50 | 53,5 | 101 | 106 | |
| № | Наименование | Количество |
|---|---|---|
| 1 | Люнет | 1 |
| 2 | Гитара для дифференциального деления | 1 |
| 3 | Гитара для нарезания спирали | 1 |
| 4 | Оправка для дифференциального деления | 1 |
| 5 | Колеса зубчатые | в зависимости от УДГ |
| 6 | Паспорт принадлежностей универсальной делительной головки | 1 |
